主要功能介紹：
MPAL-Gen2掃描式激光雷達工作波長532 nm，系統硬件主要由激光發射系統、光學接收系統、三維掃描系統、光電轉換及數據采集系統和設備供電與通訊系統等組成，激光雷達光學部分和電學部分相對獨立，防止相互干擾。激光雷達實物圖與系統結構圖如圖1所示。 圖1. （a）掃描式微脈沖激光雷外觀系統結構圖掃描式微脈沖激光雷達具有結構緊湊、三維掃描、人眼安全和全天時探測等特點，能夠連續高精度地探測大氣氣
021-50710257
13331917708(微信同號)

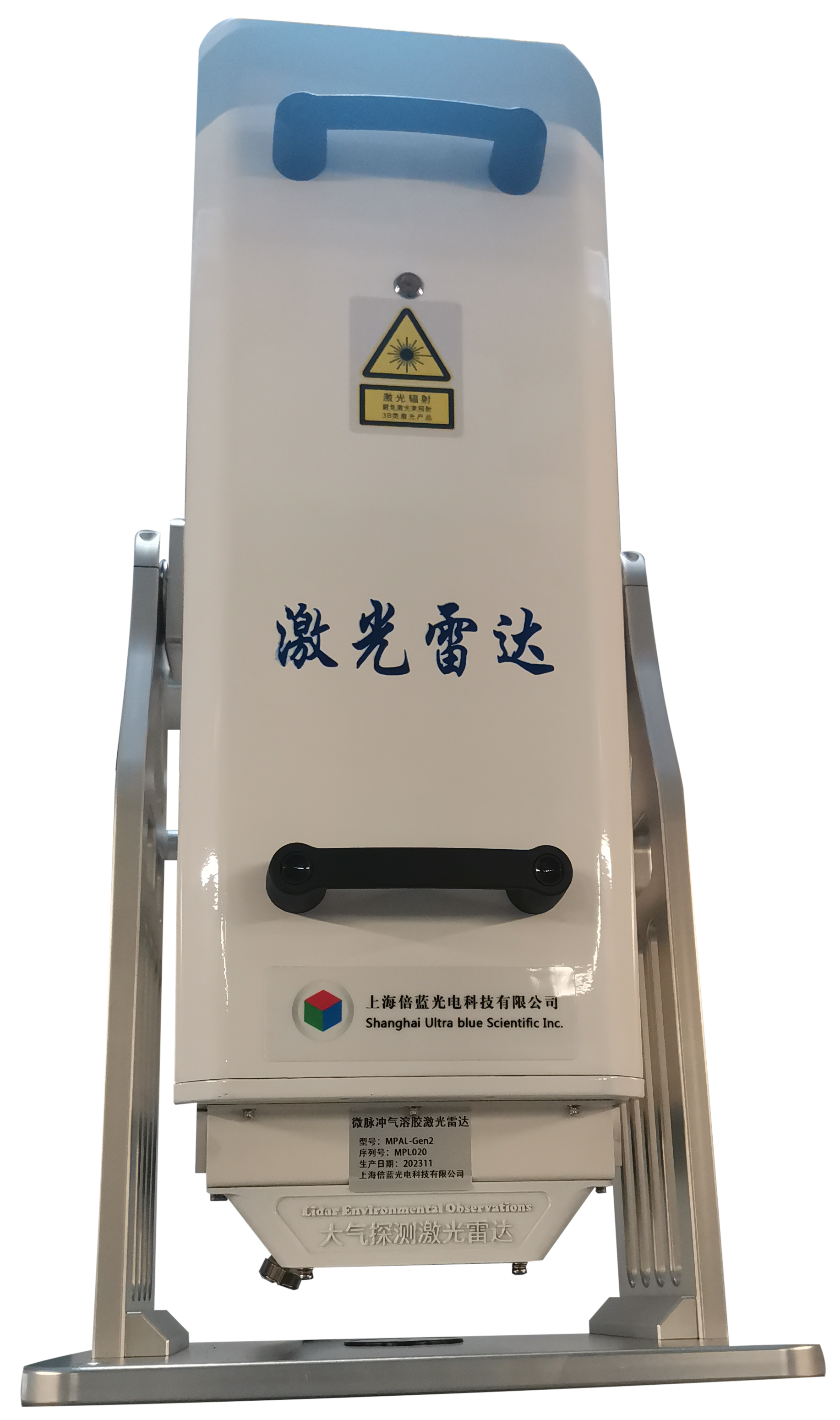

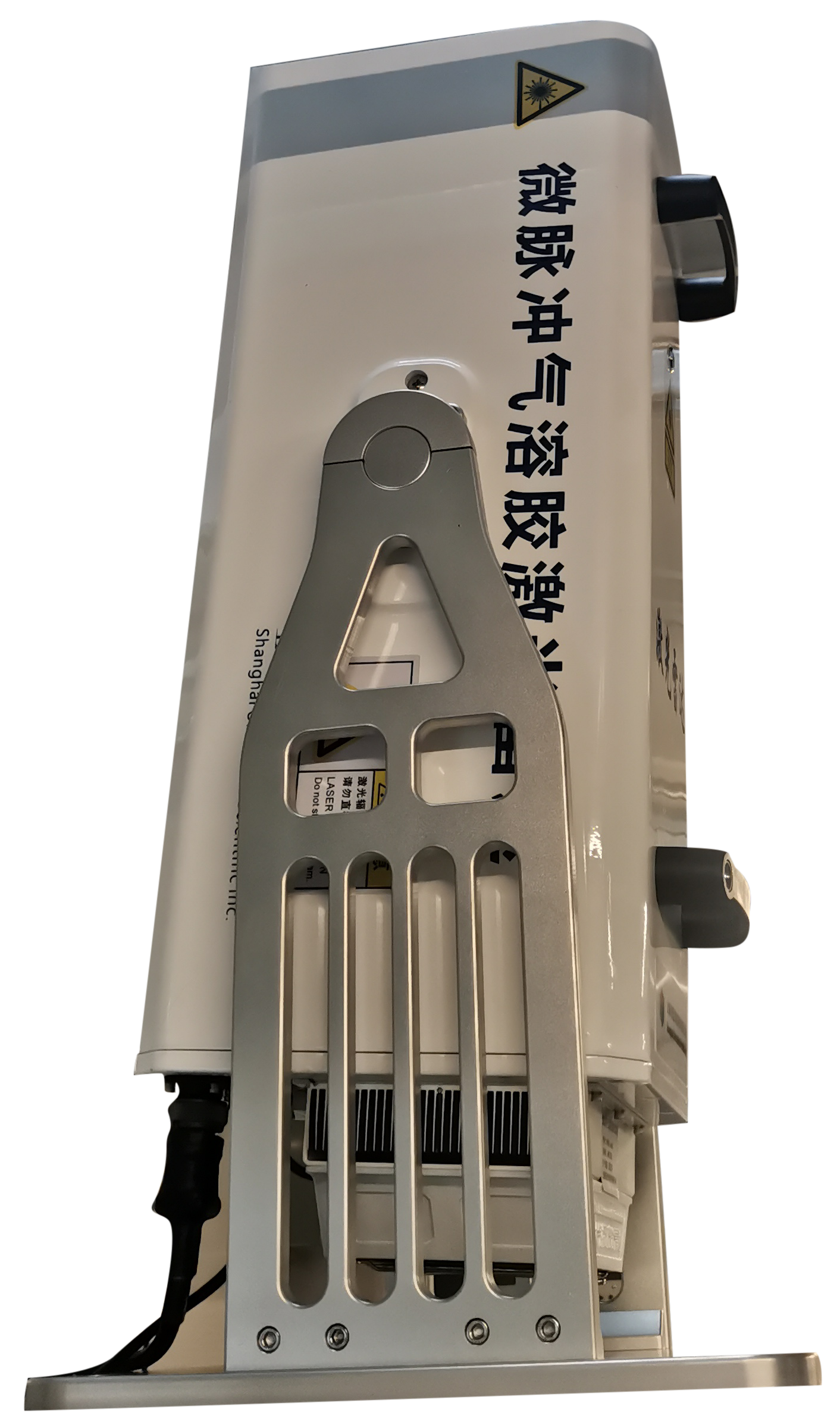

MPAL-Gen2掃描式激光雷達工作波長532 nm，系統硬件主要由激光發射系統、光學接收系統、三維掃描系統、光電轉換及數據采集系統和設備供電與通訊系統等組成，激光雷達光學部分和電學部分相對獨立，防止相互干擾。激光雷達實物圖如下所示。
掃描式微脈沖激光雷達具有結構緊湊、三維掃描、人眼安全和全天時探測等特點，能夠連續高精度地探測大氣氣溶膠、云和邊界層的三維時空分布信息。該型激光雷達主要由光學收發模塊、機械掃描控制模塊和數據采集模塊三部分組成，采用二極管抽運Nd:YAG固體激光器為光源，工作波長532 nm，可以在7 kHz重復頻率下發射能量60 μJ的脈沖激光，激光通過10倍擴束鏡壓縮發散角***120 μrad后經反射鏡（M1,M2）調節角度射入大氣。與大氣中各成分相互作用產生的后向散射光由200 mm口徑施密特-卡塞格林式望遠鏡接收，經焦平面處可調小孔（PH）和后繼1 nm窄帶干涉濾光片（IF）減弱背景光干擾后，通過平面凸透鏡（L1,L2,焦距f = 30 mm）聚焦在光子計數型光電倍增管光敏面上。光電轉換后電信號送入外圍設備互連（PCI）總線型光子計數卡量化、累積與記錄。
掃描控制單元采用雙轉動軸設計，雷達出射光束可以在方位角0°***360°、俯仰角 0°***180°區間連續變化，使得該型激光雷達具備常規時間-高度顯示 (Time Height Indicator, THI)連續觀測模式以外，增加距離-高度(Range Height Indicator, RHI)、平面-位置 (Plane Position Indicator, PPI)掃描模式，能夠根據需求實時靈活地獲得周?chē)髿鈿馊苣z、云的三維時空分布信息。
表1. 掃描式激光雷達技術參數
激光器類型 | LD-pumped 固體激光器 |
波長 | 532 nm |
單脈沖能量 | 30 μJ 不穩定度≤4% |
脈沖寬度 | 10 ns |
重復頻率 | 7 kHz |
發散角 | 50 μrad |
望遠鏡口徑 | 70 mm |
距離分辨率 | 3.75 m\7.5 m\15 m\30 m（軟件可調） |
時間分辨率 | 30s\1 min\5 min （軟件可調） |
水平探測距離 | ≥ 10 km |
垂直探測距離 | ≥ 15 km |
方位角掃描范圍 | 0 o - 360 o |
方位角掃描速度與誤差 | 0.01 o - 12 o/s ±0.1 o |
俯仰角掃描范圍 | -45o - 90o |
方位角掃描速度與誤差 | 0.01 o - 5 o/s ±0.1 o |
工作環境溫度 | -25℃ - 55℃ |
工作濕度 | 10% - 95% |
電源供應 | 單相，AC220V±15%， 50 Hz±5% |
