概述和性能水平

TMC的光學平臺和隔振系統采用全鋼結構，具有市場上**高的芯密度和**小的蜂窩單元面積，可提供業界**的性能和剛性。

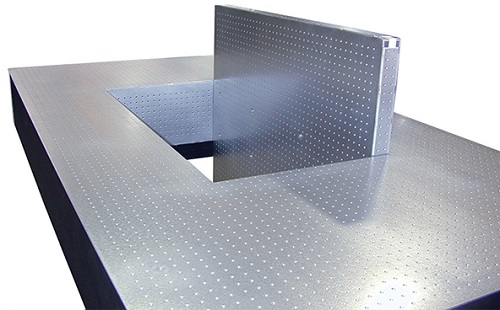

CleanTop性能系列具有三個阻尼性能級別以及適用于各種應用的多種配置選項。各個工作臺甚至可以機械連接，以便在不損失阻尼性能的情況下創建復雜的剛性工作臺形狀。

光學平臺支撐系統Micro-g（單獨出售）具有相同的配置靈活性和**的隔振性能。

性能水平

? 研究級784系列

提供**的光學頂部性能。研究級系列具有業內**性能，它結合了**小的單元尺寸、**高的芯密度、獨特的CleanTop?設計、全鋼結構以及市場上**高水平的結構阻尼。

研究級CleanTop適用于**苛刻的應用，包括干涉儀、全息和超快激光器以及**嚴重的地面振動環境。為了獲得**的整體振動控制效果，請考慮將此頂部與LaserTable-Base?支架（混合空氣/壓電、2級消振系統）相結合。

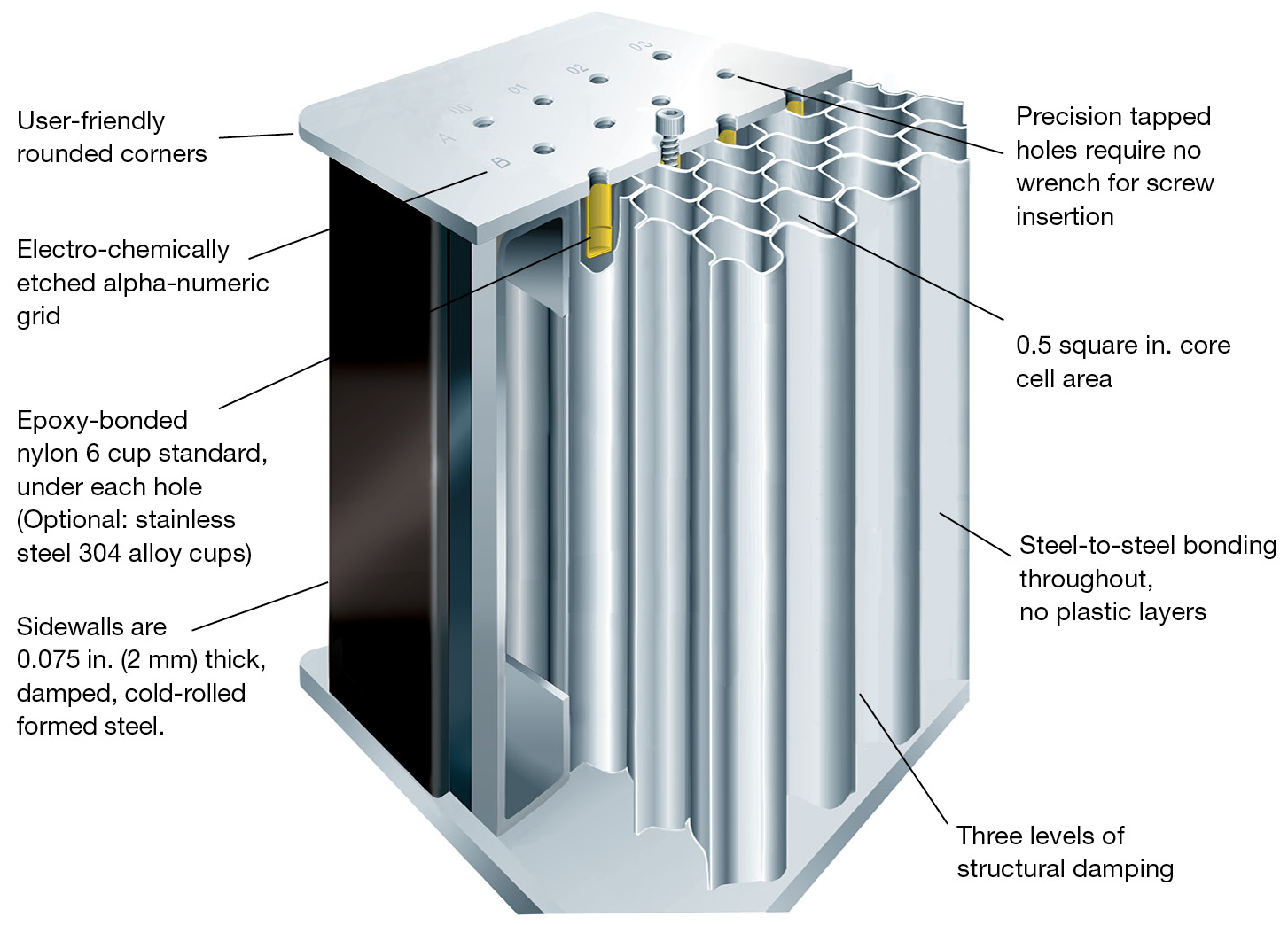

CleanTop的優勢

全鋼結構。頂部蒙皮和蜂窩芯之間沒有刨花板側壁或塑料層。確保了**強度和結構完整性

**小的芯單元尺寸，**高的芯密度。CleanTop設計不需要擴大鋼蜂窩芯單元尺寸，因為CleanTop杯呈圓柱形，而不是塑料層設計中的圓錐形。CleanTop的平均單元尺寸為0.5英寸（2），比塑料層設計的尺寸小至少50％，這確保了**高的剛度和**的芯-蒙皮粘合接觸面積

鋼到鋼到鋼。CleanTop只通過兩個粘合層就實現了一個防溢芯：頂部蒙皮到芯、芯到底部蒙皮。而仿制品必須添加第三個粘合層，這會削弱結構：頂部蒙皮到塑料層、塑料層到芯、芯到底部蒙皮。

熱穩定性。CleanTop全鋼結構使材料具有相同的熱膨脹系數，從而確保了**的熱穩定性。

TMC的CleanTop光學頂部具有防溢、干凈、精確、耐腐蝕的特性以及**的結構性能。CleanTop現在是所有TMC光學頂部的標準配置。

在攻絲和清潔后，每個CleanTop杯都用環氧樹脂粘合在相應的螺紋孔下面。杯子由耐化學腐蝕的尼龍6制成，也可提供不銹鋼（304合金）杯。在添加杯子之前，孔被攻絲和沉置，以便在粘合之前在開孔而不是盲孔的情況下徹底清潔機加工的頂板。頂板通過定制的TMC工業清潔中心進行處理，在該中心，高壓、高溫清潔溶液被強制通過每個螺紋孔，以完全清除任何加工或攻絲碎片。幾次沖洗和干燥循環操作可確保頂部表面在粘合杯子之前達到接近“無菌”的水平。

CleanTop是光學頂部的另一項創新，TMC已經在光學頂部行業創下了多個“首款”，它們包括：

? 首款防溢光學頂部（CleanTop）

? 首款全鋼光學頂部

? 首款無油光學頂部

? 首款對齊到螺紋孔陣列的蜂窩芯

? 首款帶成型孔而不是鉆孔的輕質面包板

? 首款與真空兼容的光學頂部

特點：

? 表面的液體溢出物受到限制，無法到達頂部的蜂窩芯。

? 芯經過全面的清潔和干燥，沒有殘留的螺紋切削油，從而不會釋放氣體。

? 極其干凈的螺紋孔使螺釘可以平穩和輕松地插入。

? 可以輕松取出掉入孔中的小零件。

? 由于在頂部表面使用危險化學品時化學品不會滲入芯內，因此不小心接觸芯的化學品不會對健康造成危害。

選擇TMC CleanTop光學頂部的20個理由

TMC：成型鋼側壁	其他：刨花板側壁
TMC：鋼與鋼的整個粘接	其他：脆弱的塑料層用來分隔芯和頂部蒙皮
TMC：高剛度、單元尺寸較小的芯、單尼龍杯	其他：剛性較小、單元尺寸較大的芯；模壓塑料杯

1.與其他制造商使用低成本的吸濕刨花板不同，TMC頂部的側壁由0.075英寸（2毫米）厚的、經阻尼的冷軋成型鋼制成（見上面的中間照片）。此外，鋼材料還提供了刨花板側壁無法實現的結構完整性。

2. TMC的設計不需要擴大芯的單元尺寸，因為CleanTop杯與模制的錐形塑料膜腔不同，其為圓柱形。我們的平均單元尺寸為0.5平方英寸（3平方厘米），比模腔頂部設計小至少50％，確保了**高的剛度和**的芯-蒙皮粘合接觸面積。

3.CleanTop只通過兩個粘合層就實現了一個防溢芯：頂部蒙皮到芯、芯到底部蒙皮。而仿制品必須添加第三個粘合層，這會嚴重削弱結構：頂部蒙皮到塑料層、塑料層到芯、芯到底部蒙皮。

4.另外，為了避免過多的環氧樹脂被擠入塑料杯中，仿品設計僅使用頂部蒙皮和塑料層之間**薄的環氧樹脂層。當頂部通過捕獲空氣而粘合時，該層的薄度會產生“空隙”，從而大大削弱了粘合效果。

5.TMC采用專有工藝將我們的機加工蒙皮清洗到接近“無菌”的水平。這確保了**干凈的螺紋孔和**的環氧樹脂粘合效果。此外，清洗站位于一個通向干凈、精加工建筑的入口處，因此清洗過的頂部永遠不會出現沉重的工業加工環境。在CleanTop?設計中，在清洗過程之后，不會再進行任何類型的加工、研磨或砂磨。

6.TMC頂部蒙皮經過拉伸平整和應力消除處理，并與精密研磨的花崗巖板壓接，無需后續研磨 - 避免了熱和應力。在整個螺紋孔圖案內，無論頂部尺寸如何，都可以保證成品頂部在±0.005英寸（0.13毫米）內的平整性

TMC頂部蒙皮（上圖）和同類產品研磨后的頂部蒙皮（下圖）。

7.TMC頂部的頂部表面經過輕微打磨，以去除毛刺和獲得無眩光、無反光的表面，具有軌道圖案，不會產生內部應力。

TMC無眩光表面（上圖）。同類產品的打磨表面會產生反射和眩光（下圖）。

8.TMC頂部的標準安裝孔有螺紋，可以是1英寸中心的1/4-20或25毫米中心的M6?？商峁?英寸交錯中心的英制1/4-20螺紋孔和25毫米交錯中心的公制M6，只收取象征性的額外費用。我們的多個2,000瓦激光加工中心可輕松完成定制圖案，包括用于電纜的大型通孔等。

9.所有TMC安裝孔都與蜂窩芯中的開孔對齊（適用于CleanTop?，但不一定適用于其他設計）。這可確保在制造過程中隨后的鉆孔和攻絲不會損壞芯部、確保組件的結構完整性和確保所有安裝螺釘都可以插入到**深處，而不會受到阻礙。

TMC的對齊孔（未顯示CleanTop?杯。）（上圖），同類產品的非對齊孔（下圖）。

10.TMC頂部的每個孔都經過導螺桿攻絲，這是已知**精確的方法，沒有插入物。當插入物被壓入尺寸過小的孔時，插入物可能會松動，頂部蒙皮可能會扭曲。

TMC埋頭孔（上圖）與同類產品的非埋頭孔（下圖）

11.TMC安裝孔稍微沉置，以去除脊和毛刺。每個TMC安裝螺釘都可以在**次插入時用手擰緊 - 無需扳手。

12.TMC的寬帶干式阻尼方法是光學頂部**合乎邏輯的方法。另一些則使用只在離散頻率下工作的“調諧”阻尼器。結構共振非離散，因此不會被消除，而是被調諧阻尼器“分裂”成兩個共振。

13.TMC的蜂窩芯由0.010英寸（0.25毫米）厚的鋼制成，經過加工硬化和電鍍，可防止腐蝕和確保多年的使用壽命。鋼制蜂窩是光學頂部的理想材料，因為鋼的楊氏模量是鋁的三倍。

14.TMC的蜂窩芯是一種閉孔結構，基本單元尺寸為0.5平方英寸（3平方厘米），芯密度為13-14磅/立方英尺（300千克/立方米），明顯高于市場上其他產品。有效芯密度為18-20（16磅/立方英尺），包括側壁和阻尼器。

TMC的蜂窩芯。

15、我們的蜂窩式結構完全是TMC制造，保證臺面質量、尺寸精度，并降低生產成本。

16、TMC臺面的核心孔、上下表面及側壁都是通過專門配置的高強度環氧樹脂進行真正**性的粘結，無粘彈性蠕變及磁滯。**終粘結好的平臺孔整體楊氏模量為275,000 psi (19,300kg/cm2)。

17、TMC CleanTop不銹鋼杯狀結構可以提供完整的不銹鋼屏障，使得臺面對服飾材料完全免疫，甚至**具腐蝕性的液體重復濺灑都沒有影響。

18.TMC頂部的結構阻尼通過使用寬帶質量阻尼器實現，該阻尼器與芯分離，不允許頂部的滯后或蠕變，也不會降低頂部的剛度。

19.我們獨特的芯頂直接粘合方式提高了芯與外界環境的導熱性，減少了頂部的“熱弛豫時間”。

20.我們的蒙皮、芯、側壁和阻尼器全部由鋼制成，因此具有相同的熱膨脹系數。因此，即使在溫度反復循環的情況下，TMC頂部也會作為一個整體進行膨脹和收縮，從而確保了結構完整性并防止長期的內應力積聚。

規格

? 芯：鋼蜂窩、閉孔、0.01英寸（0.2毫米）厚的箔

? 芯剪切模量：275,000 PSI（19300 kg/cm2）

? 芯單元尺寸： < 0.5 in.2（3 cm2）

? 芯密度：13.3磅/立方英尺（230 kg/m3）

? 平整度：無論工作臺尺寸如何，在整個螺紋孔圖案內+/- 0.005英寸（0.13毫米） | 在2 x 2英尺（60 x 60厘米）區域內+/- 0.004英寸（0.1毫米）

? 頂部蒙皮：400系列3/16英寸（5毫米）厚的鐵磁不銹鋼

? 側壁：由乙烯基包覆的阻尼成型鋼通道

? 螺紋孔：由1英寸（25毫米）長的CleanTop尼龍杯支撐。鋼杯可選。

性能

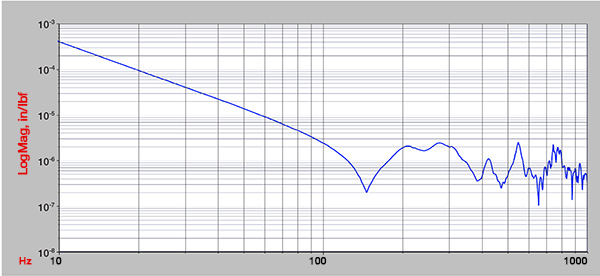

研究級784系列光學平臺：角落順應性數據可測量工作臺響應校準錘沖擊的位移。300 Hz以下的無響應表明具有極高的阻尼和出色的整體結構性能。順應性在一個48 x 96 x 12英寸的工作臺上進行測量。


結構阻尼

TMC長期以來一直堅持光學頂部的干式阻尼優于油基阻尼器的理念。油的特性會隨著時間的推移而改變，而隱藏的油箱總是有被**終用戶在改造系統時刺穿的危險。

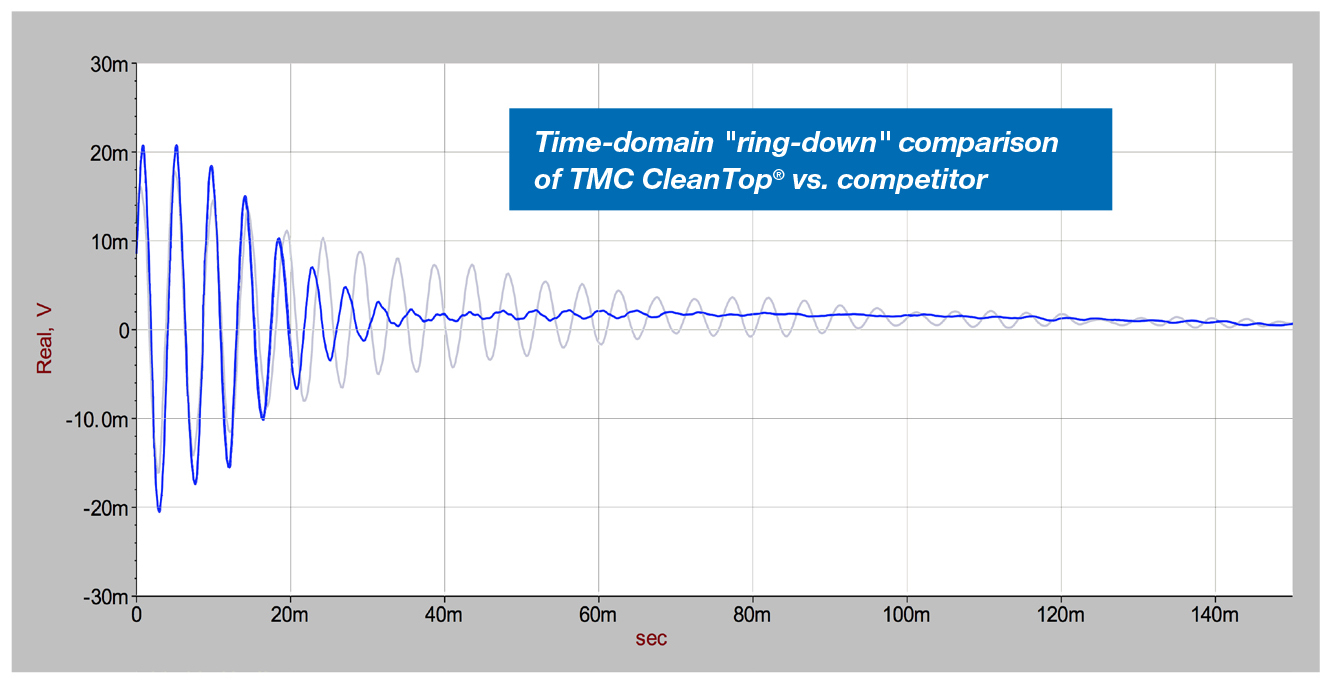

我們的結構共振阻尼方法一直基于“寬帶阻尼”的方法?！罢{諧阻尼”或使用調諧質量阻尼器與頂部彎曲模式異相共振是一種危險的方法。首先，它假設阻尼器可以設置為與頂部的共振頻率完全一致。光學頂部的共振頻率將根據負載、負載分布、溫度甚至阻尼器本身而變化。因此，在實踐中，難以將阻尼器調諧到頂部的共振。此外，它還假設，當需要注意許多二次彎曲和扭曲模式時，只有**低共振頻率才需要阻尼。

更重要的是，采用調諧質量阻尼器來抑制結構共振的概念并不完善。調諧阻尼僅在阻尼離散共振時才有效，并不適合用于阻尼寬帶結構共振。簡單來說，通過創建聯接的質量系統，調諧阻尼器將結構共振“分裂”成兩個共振。

TMC專有的寬帶阻尼技術是阻尼光學頂部的**有效方法。這種方法適用于整個感興趣的頻率范圍，在頂部的主要、次要和更高的共振頻率下耗散能量。此外，增加頂部的重量不會影響性能。

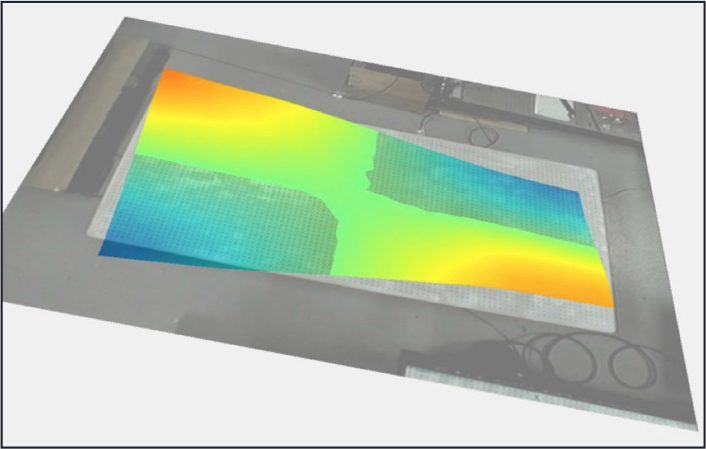

TMC的CleanTop采用了**先進的結構分析和設計方法。上面所示的操作偏轉形狀通過使用一種稱為激光掃描振動測量法（LSV）的技術進行測量。LSV是市場上**靈敏、**準確的非接觸式振動測量技術之一。它使用激光多普勒效應來測量整個工作臺的行為而不是一個離散點的行為。

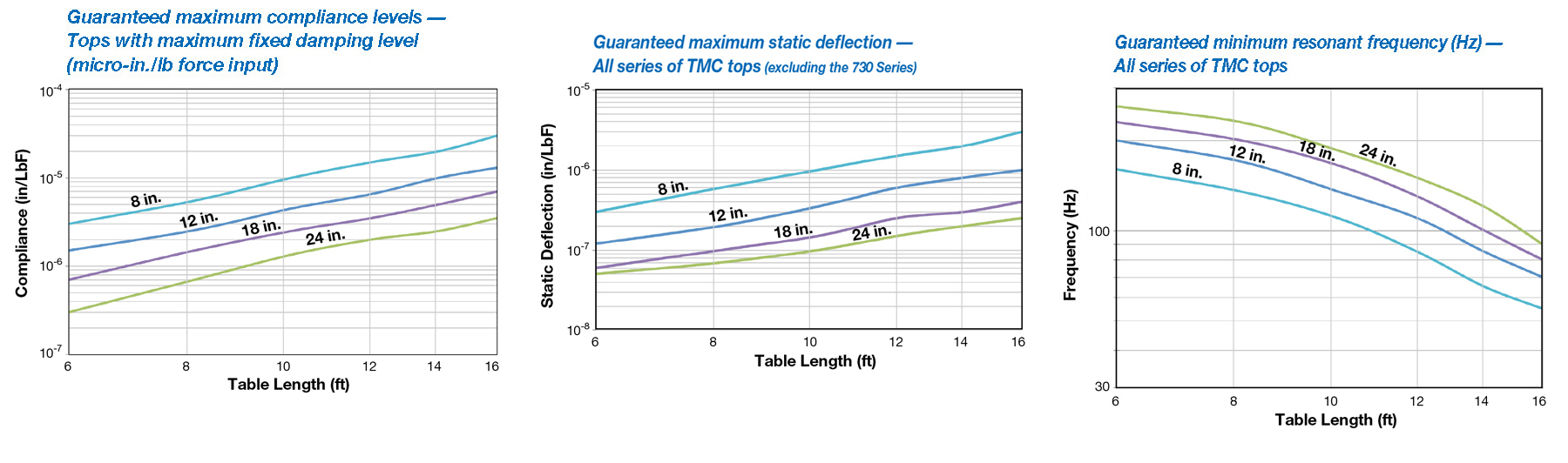

結構阻尼性能總結

TMC光學頂部具有**的保證性能水平。此外，通過三級寬帶阻尼和三種環境選擇，TMC在性能水平的選擇方面具有**的靈活性。**阻尼水平的保證**順應性水平如下圖所示。標準阻尼水平提供的順應性水平比表中的水平高四倍。建議僅對非敏感應用采用**小阻尼水平。這些曲線總結了TMC光學頂部的保證性能水平。此外，還提供了三個可用阻尼級別的臺面角落順應性數據。數據通過沖擊測試和使用一磅校準錘、加速計和雙通道頻譜分析儀獲得。如這些示例所示，實際測量的性能通常比我們保證的性能要好得多。

支撐（腿）選件

TMC為CleanTop光學平臺提供各種支腿系統。

傳統上，我們的光學平臺與我們的Micro-g氣動隔振系統非常匹配，可在成本和性能之間實現**平衡。

對于對振動不太敏感的應用，可以采用我們的剛性非隔振支腿，而對于超靈敏設備，則可以采用我們的STACIS壓電消振技術解決方案，如LaserTable-Base。

配件和選件

請瀏覽“配件和選件”頁面選取應用照片

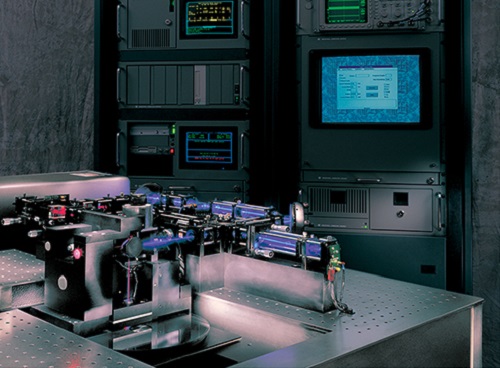

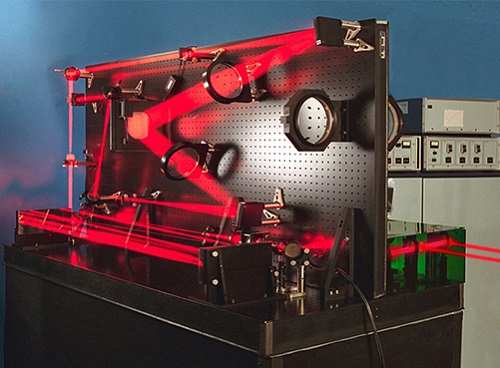

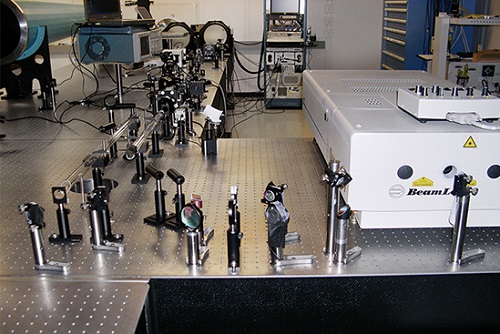

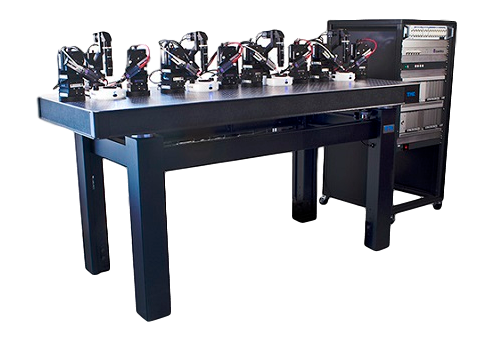

應用照片

訂購信息

TMC提供各種標準的CleanTop尺寸和厚度?？蓱筇峁┒ㄖ婆渲?。

型號結構

示例型號：784-455-02DR

前綴表

尺寸表

后綴表

請單獨訂購支撐系統。請參閱“光學平臺支撐系統”頁面。
