概述

CleanBench?是我們的下一代行業標準63系列實驗臺。TMC的隔振實驗臺具有業界**的性能，是各種應用的理想選擇，包括AFM、共聚焦顯微鏡、試管受精、膜片鉗、干涉測量和計量。CleanBench采用了TMC獨特的Gimbal Piston隔振器和具有增強性能和功能的臺面。

CleanBench的優勢

獨特的全新臺面設計（專利申請中）結合了TMC CleanTop鋼蜂窩頂部的**特性和我們的超硬、阻尼、分層平臺設計。

更高的穩定性，尤其適用于小尺寸工作臺。薄型高密度頂部降低了整體浮動質心，即使對于上重下輕的有效載荷，也能提供較高的穩定性。

引導式螺紋引線，用于將螺釘與螺紋孔對齊。“斜面”形狀簡化了**個螺紋的嚙合。

通過**小化臺面厚度，針對坐著的用戶優化了人體工程學設計。其他設計要么提供笨拙地將膝蓋和肘部分開的100毫米、4英寸厚的頂部，要么提供犧牲基本質量的50毫米、2英寸厚的蜂窩頂部，這種頂部沒有足夠的質量來實現有效的隔振，特別是對于小尺寸的工作臺而言更是如此。

Gimbal Piston隔振器

所有CleanBench工作臺均采用TMC的Gimbal Piston空氣隔振器作為標準配置。在并排測試中，Gimbal Piston的性能一直優于其他空氣隔振器。它在所有軸上都有出色的低頻隔振性能，即使在極低的輸入激勵水平下也能保持其性能規格。專有的減振技術使Gimbal Piston能夠穩定上重下輕的有效載荷，并能迅速消除隔振臺面的干擾。

優點

? 從2 Hz開始的垂直和水平隔振

? 在10 Hz時振動減少95％以上

? 幾乎無摩擦，避免了滾動摩擦向靜摩擦過渡

? 通過充當萬向節來調整水平位移

即使是**低輸入水平，Gimbal Piston?空氣隔振器也可在各個方向上提供出色的隔振性能。它具有輕微的阻尼特性，對典型的低振幅環境地面振動具有高響應性，而對于嚴重的瞬態干擾（例如突然的負載變化或頂板撞擊），它可實現非常好的減振效果。結果表明，Gimbal Piston隔振器可提供**的隔振效果，幾乎可以在幾秒鐘內消除任何嚴重干擾。它還可以穩定具有相對較高重心的隔振系統，而不會影響隔振效果。

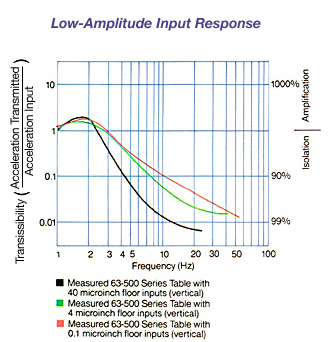

低振幅輸入響應

在設計有效的隔振器時，所遇到的**挑戰是在周?chē)ㄖ孛嬲駝?dòng)的典型低振動幅度輸入下保持良好性能。隔振器規格通常基于將隔振器放置在振幅輸入水平非常高的“振動臺”上進行的測量。這種輸入振幅約為毫米的測試會導致對性能的估計不切實際，并且具有誤導性，因?yàn)榻Y(jié)果不能反映實際使用中的性能。

Gimbal Piston隔振器設計的獨特之處在于即使在**安靜、真實的地面環境中也能保持其規定的共振頻率和高水平的衰減量。這種性能與如此低的振幅成線性關系，因?yàn)樵O(shè)計幾乎沒有摩擦，因此能夠避免滾動摩擦到靜摩擦過渡。

我們?cè)诘湫偷牡孛嬲駝?dòng)水平下測試的所有其他系統要么比聲稱的共振頻率高，要么通過隔振器支架的傳輸大幅增加。

我們強調性能規格在低輸入水平的重要性，因?yàn)槲覀冊谧约旱臏y(cè)試和許多使用過的設備中反復觀察到，在更大的振幅和更高的頻率下更容易實現更好的性能。

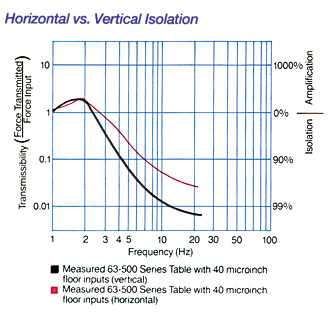

水平與垂直輸入

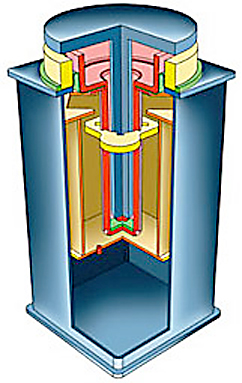

我們創新的隔振器可以充當萬向節，使薄壁滾動密封膜片能夠適應水平位移。Gimbal Piston隔振器未使用電纜式鐘擺懸架，而是將載荷放在一個單獨的頂板上，該頂板上有一根向下伸入到主活塞井內的剛性桿。桿的底部有一個支撐在堅硬、平坦底座上的球形端部。由于球在底座上非常輕微地?fù)u動（無滑動或滾動），因此，固有的柔性聯軸器可在隔振器中水平彎曲。即使輸入位移在微英寸以下水平，該方法也非常有效，因?yàn)殪o摩擦幾乎與滾動摩擦相同。水平運動只是轉換為通常的垂直膜片彎曲，但不同相：活塞的一側向上，另一側向下，以萬向節式運動。

其他類型隔振器的局限性

厚壁橡膠膜片。大多數商用隔振器在活塞中采用廉價的厚壁橡膠膜片來實現垂直隔振。由于這些元件的相對不靈活性，低振幅隔振性能不太理想。雖然這種系統用手感覺起來較“柔軟”，但對于典型的低水平地面振動，橡膠更像是一個剛性聯軸器而并非柔性隔振器。

密封氣動隔振器（被動）。密封空氣隔振器不會自動根據負載變化進行調整。這種系統的主要局限性在于，它們太硬而不能有效地隔振。例如，一個真正1.5 Hz共振頻率的被動隔振器在負載、溫度或壓力發生微小變化時會垂直漂移幾英寸，并且需要不斷的手動調整。因此，實際密封隔振器并沒有這一設計的低共振頻率。

軸承滑板。 理論上，軸承滑板可通過其解耦效應實現水平隔振。實際上，如果要讓這種設計在低振幅下工作，就需要公差很小、經過精密磨削的硬化軸承?，F(xiàn)有的商用版本不能克服低振幅下的靜摩擦力以使軸承滾動。此外，所有這些系統**初都很難對齊，并且很容易偏離校準范圍。

自制組裝。 自制隔振系統 - 通常是放置在橡膠墊、網球或氣囊上的鋼板或花崗巖板 - 只有在干擾振動頻率高且需要**小隔振的情況下才能工作。雖然所有隔振器都使用在阻尼彈簧上放置質量的原理，但它們的性能主要通過彈簧剛度來區分：彈簧越硬，共振頻率越高。因此，自制解決方案受到其高共振頻率的限制。

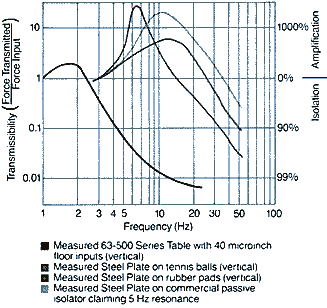

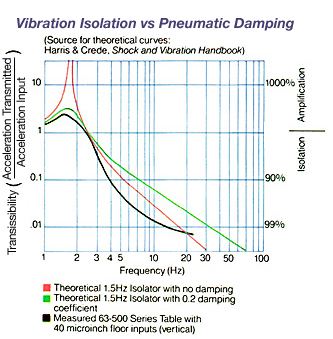

具有1.5 Hz垂直共振頻率的Gimbal Piston?隔振器在2 Hz時開始隔振，并可在10 Hz時將振動降低95％以上。具有7 Hz共振頻率的鋼板下的網球在10 Hz以上開始隔振并在30 Hz時將振動減小90％。但是大多數建筑物地面在5到30 Hz之間表現出**高的振動位移，因此網球或橡膠墊通過放大5到10 Hz之間的環境頻率實際上會使問題變得更加嚴重。

特點

更高的穩定性，尤其適用于小尺寸工作臺。薄型高密度頂部降低了整體浮動質心，即使對于上重下輕的有效載荷，也能提供較高的穩定性。

通過**小化臺面厚度，針對坐著的用戶優化了人體工程學設計。其他設計要么提供笨拙地將膝蓋和肘部分開的4英寸（100毫米）厚的頂部，要么提供犧牲基本質量的2英寸（50毫米）厚的蜂窩頂部，這種頂部沒有足夠的質量來實現有效的隔振，特別是對于小尺寸的工作臺而言更是如此。

我們的專利Gimbal Piston?隔振器已通過獨立測試證明，始終優于競爭對手。它可實現極低輸入水平下的水平和垂直隔振。

薄壁滾動膜片 - 萬向節活塞的一個組成部分，薄壁、滌綸加固、滾動膜片空氣密封件只有0.020英寸（0.5毫米）厚，非常靈活。它們不會像較厚的橡膠膜片那樣使彈簧變硬。

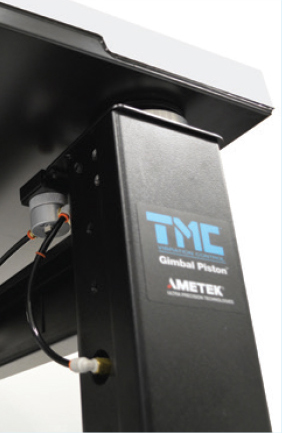

鋁制高度控制閥 - 所有系統均配備堅固的鋁制高度控制閥。幾乎堅不可摧，它們可以用手指進行調節，無需工具。標準型號將高度保持在±0.050英寸（±1毫米）；精密型號保持在±0.005英寸（±0.1毫米）。

內部活塞行程限制 - TMC提供帶殼、防篡改的內置活塞行程限制裝置，在業內獨樹一幟。這些限制器完全獨立于工作臺閥門，并且在高于活塞在全壓力下工作時所產生力的作用下進行了沖壓試驗。它們不會意外脫落，也不會干擾工作臺的設置和使用，而只用于在未使用可產生危險夾點的外部桿的情況下防止超行程。包括頂板在內的重型負載可以安全地從運行中的工作臺上拆下。

堅固耐用的內置調平支腳 - 桌腿內置細螺紋3英寸（75毫米）直徑的螺紋千斤頂校平器，行程為1/2英寸（13毫米），可在外部進行調節，還包括一個方便的調節扳手。底座為實心，略呈半球形形狀，可確保與傾斜或不規則地面建立牢固、無晃動的接觸。

帶有剛性非隔振支腿的CleanBench

CleanBench提供了一個經濟的調平安裝選件，它帶有堅固的可調節千斤頂螺釘，可提供+2 1/2和-0英寸（+62和-0毫米）的行程。您可以在以后將系統升級到全隔振性能，總成本僅略高于您**初選擇此版本的成本。

引導式螺紋引線，用于將螺釘與螺紋孔對齊?！靶泵妗毙螤詈?jiǎn)化了**個螺紋的嚙合。

通過**小化臺面厚度，針對坐著的用戶優化了人體工程學設計。其他設計要么提供笨拙地將膝蓋和肘部分開的4英寸（100毫米）厚的頂部，要么提供犧牲基本質量的2英寸（50毫米）厚的蜂窩頂部。

拉桿角撐板 - **TMC拉桿角撐板增加了臺架的剛度。它們補償了前拉桿的作用，以便提供膝蓋空間。堅固耐用的內置調平支腳 - 桌腿內置細螺紋3英寸（75毫米）直徑的螺紋千斤頂校平器，行程為1/2英寸（13毫米），可在外部進行調節，還包括一個方便的調節扳手。底座為實心，略呈半球形形狀，可確保與傾斜或不規則地面建立牢固、無晃動的接觸。

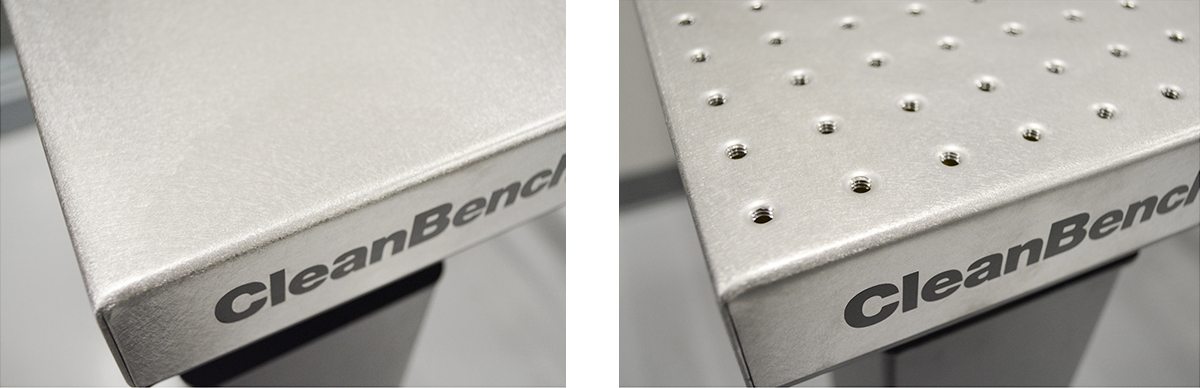

**的臺面 - 我們的標準層壓頂部提供了一個**的不銹鋼鐵磁工作表面，具有高阻尼、高剛度結構且成本低。對于需要極高剛度和阻尼或安裝孔的應用，請訂購我們的專利CleanTop?II蜂窩頂部。

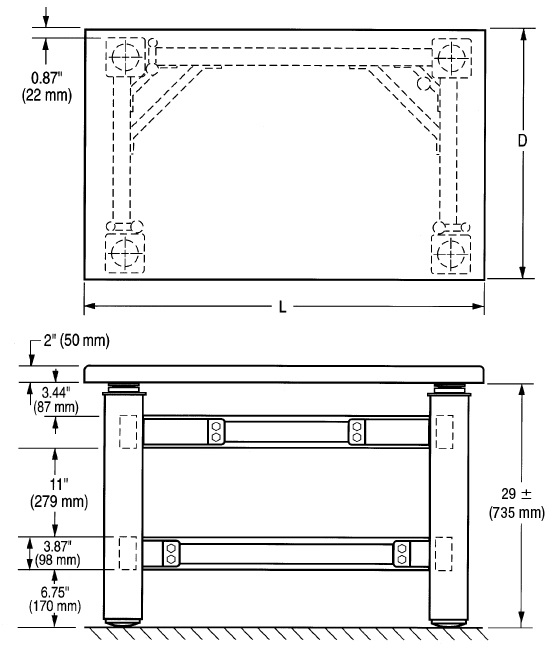

規格

性能

臺面

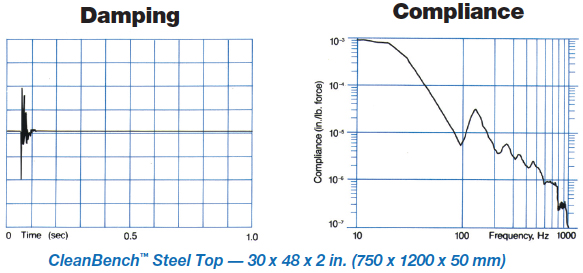

結構阻尼決定了臺面中激發共振衰減的速度。測量阻尼的**簡單方法是用錘子敲擊臺面，并用加速度計和示波器或頻譜分析儀測量衰減。“順應性曲線”中的共振峰高度也能測量阻尼。

順應性是對臺面動態剛度的對等測量。通過用經校準的錘子將測量的力輸入到臺面并用加速度計測量由此產生的加速度（或位移）來獲得數據。順應性是位移與力的比值，表示為頻率的函數。

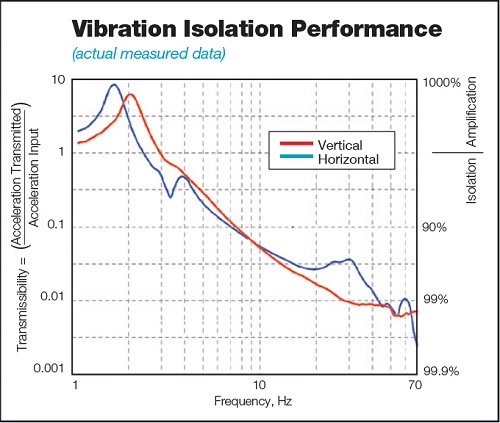

隔振器性能

所有CleanBench工作臺均采用TMC的Gimbal Piston空氣隔振器作為標準配置。在并排測試中，Gimbal Piston的性能一直優于其他空氣隔振器。它在所有軸上都有出色的低頻隔振性能，即使在極低的輸入激勵水平下也能保持其性能規格。專有的減振技術使Gimbal Piston能夠穩定上重下輕的有效載荷，并能迅速消除隔振臺面的干擾。

應用說明

CleanBench?

舊金山探索博物館CleanBench工作臺與Gimbal Piston?隔振系統

Gimbal Piston?

伊利諾伊州阿貢國家實驗室Gimbal Piston隔振系統

Gimbal Piston?

Gimbal Piston?空氣隔振器可抵抗5.0級地震

Gimbal Piston?

高性能氣動隔振柱，專為高分辨率核磁共振光譜儀而設計

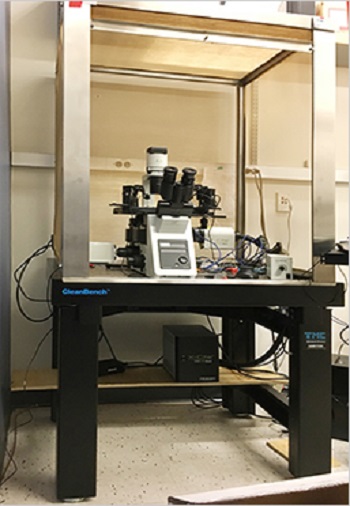

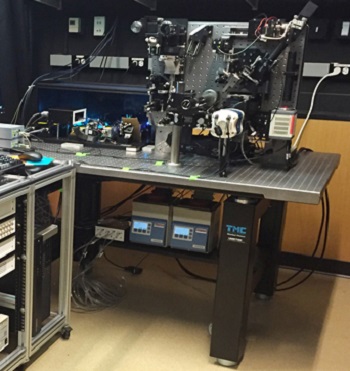

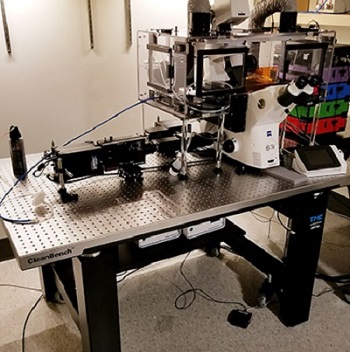

應用照片

訂購表

帶有Gimbal Piston隔振的CleanBench實驗臺

配件 - 所有工作臺尺寸

配件 - 取決于尺寸

配件 - 擱板

配件 - 法拉第籠
