概述

對于需要隔離超過350磅（160千克）凈負荷的工作臺應用，我們建議使用我們的高承重量CleanBench 68-500系列工作臺。它們?cè)谠O(shè)計上與我們的63-500系列工作臺相似，具有更高承重量的隔振器和更大的不銹鋼頂板。

除高負荷應用外，高承重量CleanBench還可用于重心異常高的有效載荷和帶有移動平臺的設備。這些應用受益于更高的穩定性。

高承重量的CleanBench具有更硬、更大的頂板、更低固有頻率的隔振器和更硬、更重的腿架，其性能明顯優于業內任何其他被動工作臺。

Gimbal Piston隔振器

所有CleanBench工作臺均采用TMC的Gimbal Piston空氣隔振器作為標準配置。在并排測試中，Gimbal Piston的性能一直優于其他空氣隔振器。它在所有軸上都有出色的低頻隔振性能，即使在極低的輸入激勵水平下也能保持其性能規格。專有的減振技術使Gimbal Piston能夠穩定上重下輕的有效載荷，并能迅速消除隔振臺面的干擾。

優點

? 從2 Hz開始的垂直和水平隔振

? 在10 Hz時振動減少95％以上

? 幾乎無摩擦，避免了滾動摩擦向靜摩擦過渡

? 通過充當萬向節來調整水平位移

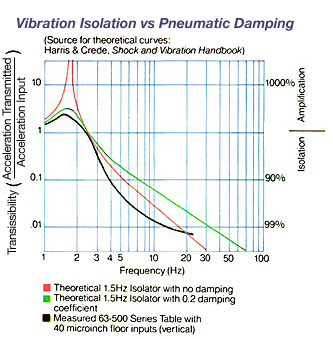

即使是**低輸入水平，Gimbal Piston?空氣隔振器也可在各個方向上提供出色的隔振性能。它具有輕微的阻尼特性，對典型的低振幅環境地面振動具有高響應性，而對于嚴重的瞬態干擾（例如突然的負載變化或頂板撞擊），它可實現非常好的減振效果。結果表明，Gimbal Piston隔振器可提供**的隔振效果，幾乎可以在幾秒鐘內消除任何嚴重干擾。它還可以穩定具有相對較高重心的隔振系統，而不會影響隔振效果。

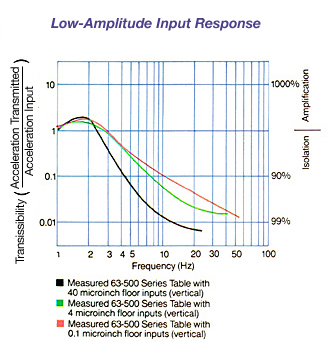

低振幅輸入響應

在設計有效的隔振器時，所遇到的**挑戰是在周圍建筑地面振動的典型低振動幅度輸入下保持良好性能。隔振器規格通?；趯⒏粽衿鞣胖迷谡穹斎胨椒浅８叩摹罢駝?dòng)臺”上進行的測量。這種輸入振幅約為毫米的測試會導致對性能的估計不切實際，并且具有誤導性，因?yàn)榻Y(jié)果不能反映實際使用中的性能。

Gimbal Piston隔振器設計的獨特之處在于即使在**安靜、真實的地面環境中也能保持其規定的共振頻率和高水平的衰減量。這種性能與如此低的振幅成線性關系，因?yàn)樵O(shè)計幾乎沒有摩擦，因此能夠避免滾動摩擦到靜摩擦過渡。

我們?cè)诘湫偷牡孛嬲駝?dòng)水平下測試的所有其他系統要么比聲稱的共振頻率高，要么通過隔振器支架的傳輸大幅增加。

我們強調性能規格在低輸入水平的重要性，因?yàn)槲覀冊谧约旱臏y(cè)試和許多使用過的設備中反復觀察到，在更大的振幅和更高的頻率下更容易實現更好的性能。

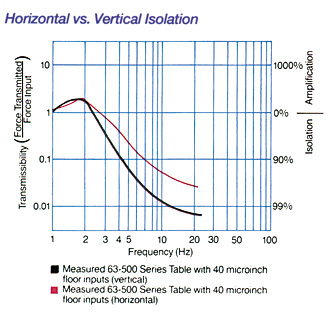

水平與垂直輸入

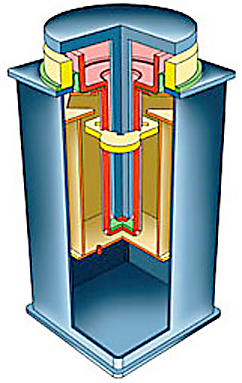

我們創新的隔振器可以充當萬向節，使薄壁滾動密封膜片能夠適應水平位移。Gimbal Piston隔振器未使用電纜式鐘擺懸架，而是將載荷放在一個單獨的頂板上，該頂板上有一根向下伸入到主活塞井內的剛性桿。桿的底部有一個支撐在堅硬、平坦底座上的球形端部。由于球在底座上非常輕微地?fù)u動（無滑動或滾動），因此，固有的柔性聯軸器可在隔振器中水平彎曲。即使輸入位移在微英寸以下水平，該方法也非常有效，因?yàn)殪o摩擦幾乎與滾動摩擦相同。水平運動只是轉換為通常的垂直膜片彎曲，但不同相：活塞的一側向上，另一側向下，以萬向節式運動。

其他類型隔振器的局限性

厚壁橡膠膜片。大多數商用隔振器在活塞中采用廉價的厚壁橡膠膜片來實現垂直隔振。由于這些元件的相對不靈活性，低振幅隔振性能不太理想。雖然這種系統用手感覺起來較“柔軟”，但對于典型的低水平地面振動，橡膠更像是一個剛性聯軸器而并非柔性隔振器。

密封氣動隔振器（被動）。密封空氣隔振器不會自動根據負載變化進行調整。這種系統的主要局限性在于，它們太硬而不能有效地隔振。例如，一個真正1.5 Hz共振頻率的被動隔振器在負載、溫度或壓力發生微小變化時會垂直漂移幾英寸，并且需要不斷的手動調整。因此，實際密封隔振器并沒有這一設計的低共振頻率。

軸承滑板。 理論上，軸承滑板可通過其解耦效應實現水平隔振。實際上，如果要讓這種設計在低振幅下工作，就需要公差很小、經過精密磨削的硬化軸承?，F(xiàn)有的商用版本不能克服低振幅下的靜摩擦力以使軸承滾動。此外，所有這些系統**初都很難對齊，并且很容易偏離校準范圍。

自制組裝。 自制隔振系統 - 通常是放置在橡膠墊、網球或氣囊上的鋼板或花崗巖板 - 只有在干擾振動頻率高且需要**小隔振的情況下才能工作。雖然所有隔振器都使用在阻尼彈簧上放置質量的原理，但它們的性能主要通過彈簧剛度來區分：彈簧越硬，共振頻率越高。因此，自制解決方案受到其高共振頻率的限制。

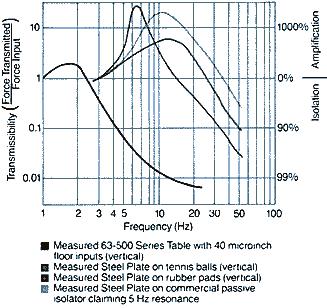

具有1.5 Hz垂直共振頻率的Gimbal Piston?隔振器在2 Hz時開始隔振，并可在10 Hz時將振動降低95％以上。具有7 Hz共振頻率的鋼板下的網球在10 Hz以上開始隔振并在30 Hz時將振動減小90％。但是大多數建筑物地面在5到30 Hz之間表現出**高的振動位移，因此網球或橡膠墊通過放大5到10 Hz之間的環境頻率實際上會使問題變得更加嚴重。

訂購表

帶有Gimbal Piston隔振的高承重量CleanBench實驗臺

配件 - 所有工作臺尺寸

配件 - 取決于尺寸
