主要功能介紹：
GL GONIO SPECTROMETER GLG_30-1800自動實驗室級光學測角儀 GLG 30-1800???基于LED的照明設備的性能高度依賴于角度，并且需要更高的復雜度才能完全表征。
021-50710257
13331917708(微信同號)
基于LED的照明設備的性能高度依賴于角度，并且需要更高的復雜度才能完全表征。 GLG 30-1800將測角光度計的功能與分光輻射計的功能相結合，可測量亮度并檢查與角度相關的發光強度分布。

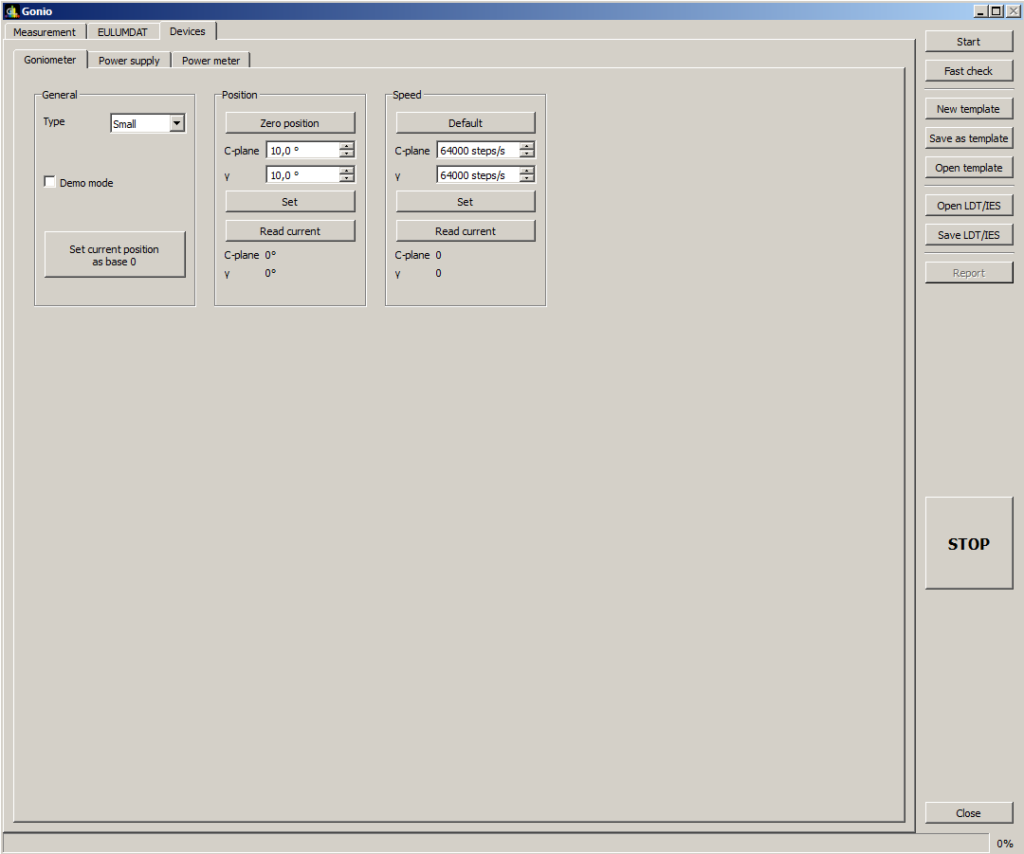

GLG 30-1800 系統消除了對熟練技術人員的依賴，以提供可靠的結果。憑借易于使用的軟件，精確的校準協議和廣泛的自動化功能，該系統提供了更高水平的性能和可用性。
盡管這種角度分光光度計可以在任何角度生成光譜和顏色數據，但仍保留其主要用途-只需單擊按鈕即可生成IES / LDT輸出文件。
GLG 30-1800的Z大負載擴展到30kg，Z大直徑直徑為1800mm，將滿足大多數測試需求。該系統可以準確表征大型和小型燈具，而無需任何機械更改。

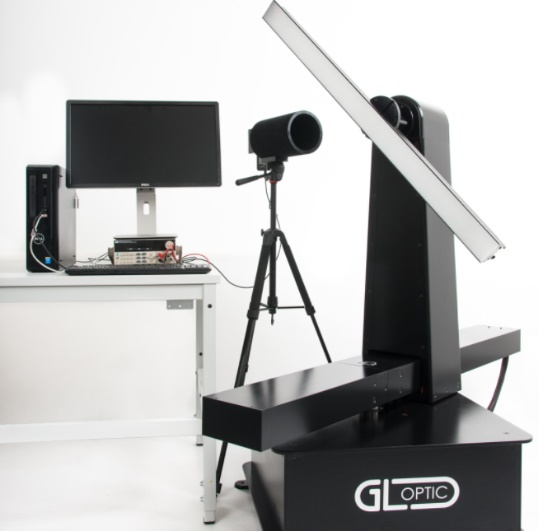

GLG 30-1800的設計提供了一個交鑰匙的LED光測量系統，每個照明制造商或?qū)嶒?yàn)室都可以輕松地安裝和操作該系統。GLG 30-1800確保制造商和開發人員具備控制和改善照明質量的能力，從Z初的組件購買到產品開發，直至Z終的產品測試。
系統功能
標準的系統包括

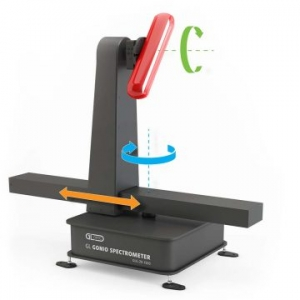

C型γ坐標中的C型光學測角儀
光軸在水平方向
角發光強度測量
光通量測量
EULUMDAT和IES文件生成
可選功能
Class A級實驗室光度計

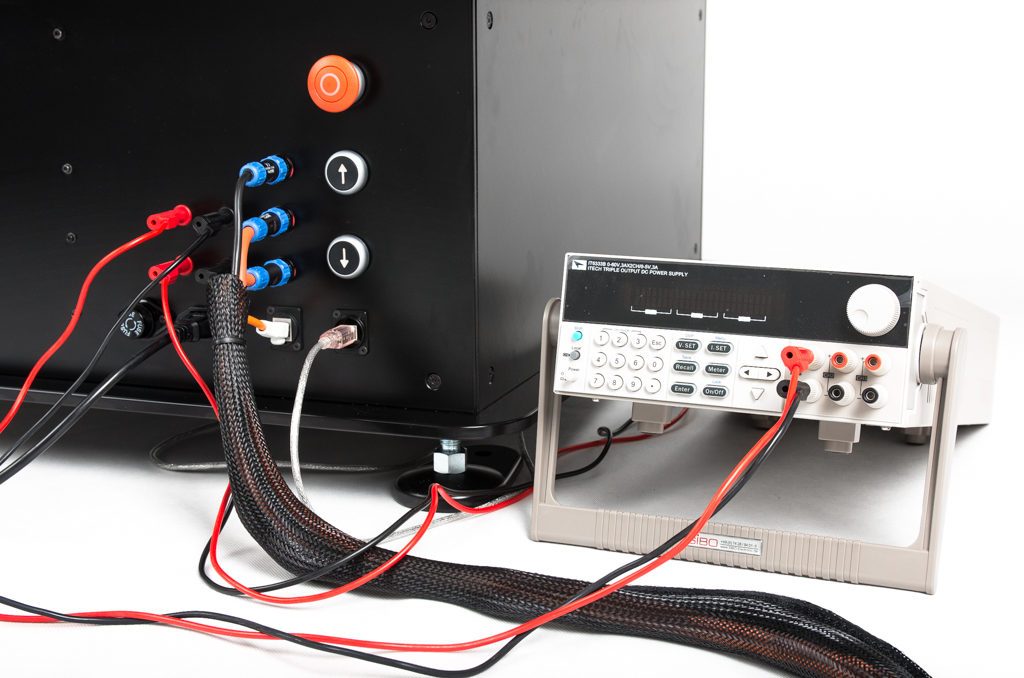

電流或電源和功率計
TEC控制或溫度測量
系統的指標參數
光度學參數
光強度分布

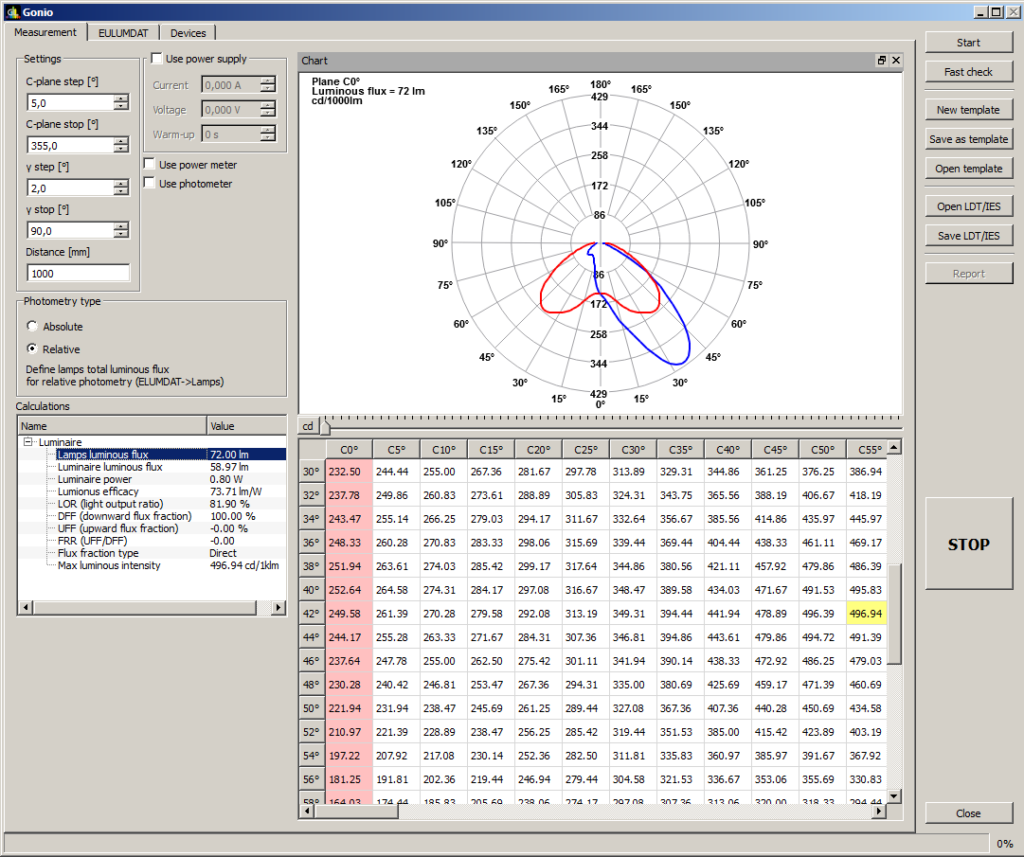

極坐標圖
錐圖
光通量
IES和LTD文件格式
中心光束強度
顏色參數
相關色溫– CCT和Duv
顯色指數– Ra，CRI，R1至R15，TM-30
麥克亞當橢圓
角度顏色均勻性
其他參數
發光效率[lm / w]
功率因數
溫度
系統規格參數
CIE 型測角儀 | 帶有水平光軸DUT移動的CIE測角儀型遠場C型；帶蝸桿驅動軸的三軸步進電機 |
C軸角度范圍 | ± 180° |
y軸角度范圍 | 理論值±180°（根據陰影產生的幾何形狀） |
角度定位精度 | 0.1° |
C軸重現性 | 0.004° |
y軸重現性 | 0.004° |
C軸角速度 | Z高45°/s |
y軸角速度 | Z高45°/s |
DUT光度中心定位 | 0 to 700mm（步進電機操作） |
光度距離 | 9m – 27 m >= Z大DUT尺寸x(5 to 15) (CIE_S025/E:2015) |
DUT 安裝板(面包板) | 圓形d = 180 mm；固定：多個安裝孔：M3, M4，M5，M6；帶滑塊卡盤 |
DUTZ大尺寸 | ≤1800mm (直徑或?qū)蔷€) |
尺寸 | 1950（L）x 750（W）x 1650（H）mm |
Z大工作占地面積直徑 | 直徑2400毫米 |
Z大負載 | 30kg |
重量 | 80 kg |
電源連接方式 | 通過USB A-B連接PC |
Z大功耗 | 110-230 V; 40W |
探測器類型 | GL Spectis 1.3 LS (推薦); GL Spectis 1.0 Touch LS; GL Spectis 1.0 Touch + Flicker GL Spectis 5.0 Touch, GL 照度計 |
適用于：
燈具制造商
燈具檢測計量機構
車燈制造商
燈具研發設計師
