圖1 無人機RGB CMOS 攝像頭

無人機 (UAV) 使用 RGB CMOS 攝像頭為其駕駛員提供視野，并為其人工智能 (AI) 計算機導航系統提供導航。在大多數情況下，這些攝像頭必須“足夠好”，駕駛員才能在合理的距離內看到并識別現實生活中的物體。在戰術應用和越來越多的自主應用中，RGB 攝像頭的連續數據流不僅用于導航，還用作任務期間周圍活動的時間記錄。這些時間序列視頻對于識別場景中的活動非常有用，這些活動為關鍵決策提供背景和歷史記錄。

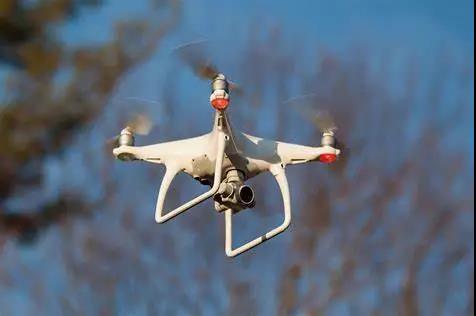

圖2 UAV無人機

例如，無人機可以長時間（數小時）觀察一個特定區域，并隨著時間的推移“看到”人類正在重復進行的活動，這些活動可能意味著監視、行為模式或潛在危險的戰術情況。攝像機可以在其分辨率范圍內提供很好的不在現場或在現場記錄，但現在，在許多情況下，觀察到的場景的顏色和真實渲染成為了主要細節。汽車的真實顏色是什么？襯衫的真實顏色是什么？可能會影響是否找到正確目標的關鍵細節。持續長時間（8 小時以上）飛行意味著攝像機觀察所處的光照條件不是恒定的，因為日光光譜會發生變化，天氣條件也可能會改變光照條件。目前，這些RGB相機使用基本的方法(IQPC #)進行測試，該方法是為手機使用設計的，在實際使用條件下，無法呈現真實顏色。為此需要一種更好的方法來測試和驗證這些攝像機的顯色性，以提高任務視頻的保真度并促進更好的決策能力。

商業挑戰

客戶目前正在使用由氙燈照射的 Macbeth ColorChecker 進行輻射顏色校準，如下所示。

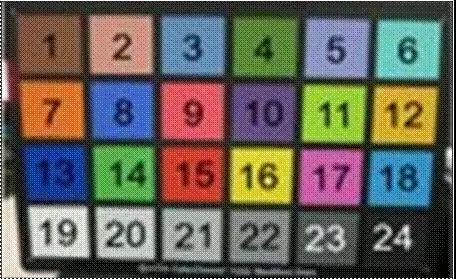

圖3 標準色卡

這大致模擬了“日光”照明條件 - 或 D65 (6500K)。該方案無法將較低或較高的色溫（黎明、黃昏、陰天）或人造照明條件（路燈、前燈、建筑照明）考慮在內。 較好的解決方案是使用光譜可調積分球光源在實際光譜下照亮這些標準色卡，以驗證真實環境條件下的相機性能。具體來說，客戶想要在所有相關條件下對這些標準圖卡的反射顏色進行光譜測量，然后對相機模擬每一種測量到的顏色。陰天、萬里無云的天空、一天中的時間（黎明、黃昏）演變以及各種人為光源，只是測量標準圖卡顏色時積分球均勻光源模擬的一部分。

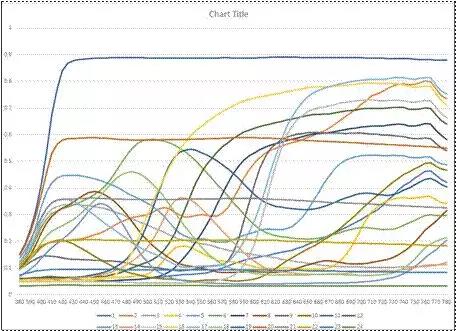

圖4 標準色卡每種顏色光譜反射率

對于客戶來說，關鍵的顏色是Macbeth的顏色紅色，綠色，藍色，青色，黃色，品紅，紫色，橙色。我們需要一種具有通用性的儀器來“學習”任何顏色，并快速復制這些光譜，并以絕對校準的x,y色度坐標球作為完整測試的連接點。

解決方案

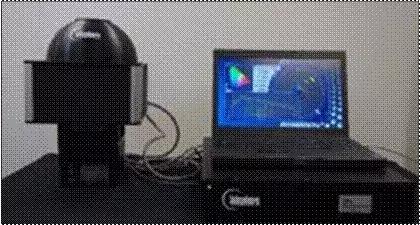

圖5 Labsphere（藍菲光學）積分球均勻光源

通過直接控制單個表面的光譜和強度，Labsphere（藍菲光學） 的 CCS 積分球均勻光源（現升級為Spctra-FT 光譜可調積分球均勻光源）具有許多優勢。

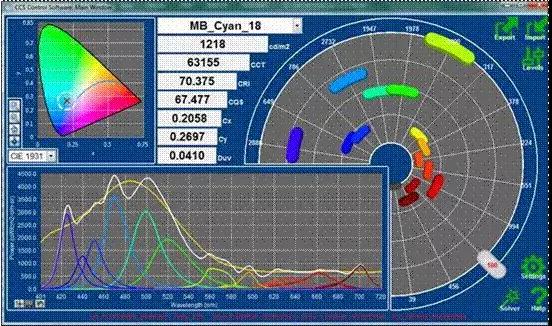

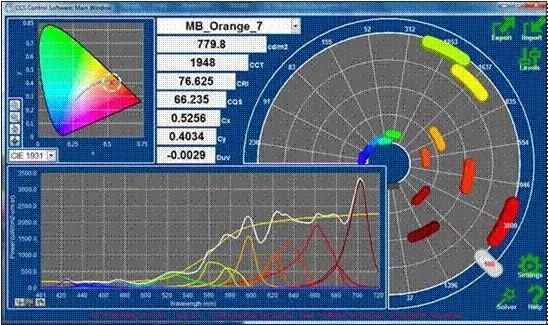

圖6 Labsphere(藍菲光學)積分球均勻光源界面圖

標準積分球光源系統采用16通道， 光譜“擬合”的改進或光譜范圍的增加，可以通過具有更多通道的光引擎來實現。定制系統采用 24 通道光引擎，并通過選擇光源優化所需光譜。客戶只需提供在相關照明下測得的反射光譜。

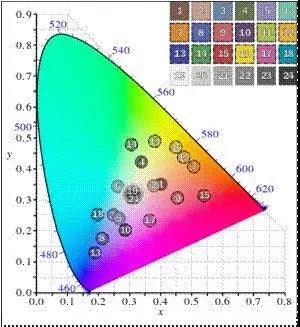

圖7 色坐標

CCS積分球均勻光源（現升級為Spctra-FT 光譜可調積分球均勻光源）提供了一個mathematical solver，可以將系統光譜通道擬合為與測量的色譜最接近的光譜和幅度匹配。解決后，可以非常準確地保存和訪問新的測試光譜。光譜可以在不到一秒的時間內切換，從而能夠在寬范圍顏色和條件下進行快速測試。

• 用于戰術和制導攝像機的真實顏色、真實光譜、真實條件驗證；

• 模擬光譜的準確 x、y、渲染值；

• 光譜引擎變化可涵蓋可見光譜、400-900nm 或以上；

• 光譜solver可在幾分鐘內導入和創建光譜；

• 熱穩定和直流電流穩定的 LED 技術，可提供數千小時的絕對校準操作；

• 緊湊外形，便于生產或研發；

• 易于對系統進行編程以直接或遠程控制；

• 光譜之間切換速度快，穩定性 <1 秒。
