圖1 激光
激光二極管通常在一個方向上具有較寬的輸出發散，因此很難用簡單的探測器捕獲所有通量。針對高度分散的激光，積分球通過測量引入積分球的所有通量來解決這個問題。

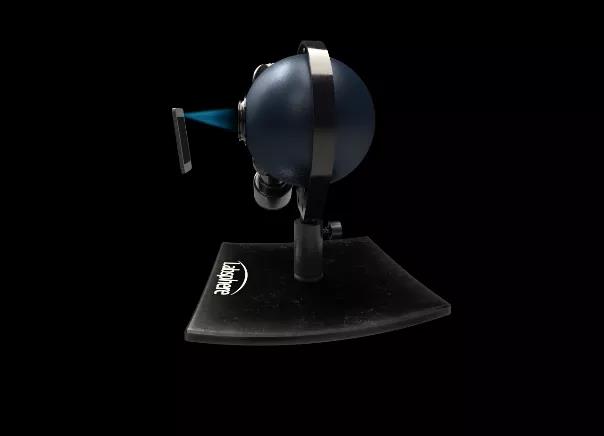

圖2 藍菲光學激光功率積分球
該積分球旨在測量引入到積分球表面大面積區域（在這種情況下，大約為積分球的一半）的通量，并對引入該區域任何位置的通量需做出同等響應。
探測器和積分球作為一個整體校準，校準時使用已知通量的光源。這通常通過在某精確測量的距離處進入已知面積的精密孔徑的光譜輻照度的標準燈來實現。這樣便可以獲得進入積分球的通量大小。探測器信號與校準通量大小成比例關系。

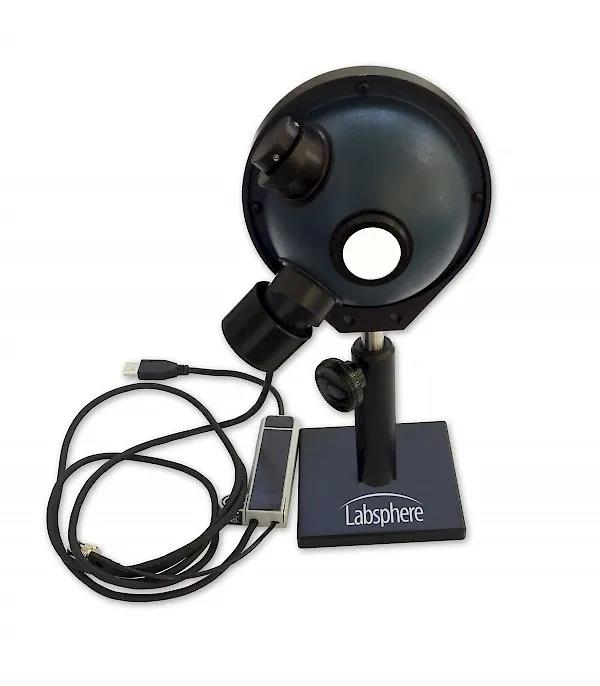

圖3 藍菲光學激光功率測量系統
對于用于測量窄帶光源（例如激光二極管）的積分球，通常對標準燈進行濾波以提供類似窄帶上的通量，以解決積分球-探測器組合的光譜依賴性。對于用于測量不同光譜范圍的激光二極管通量的積分球，可能需要多次校準。

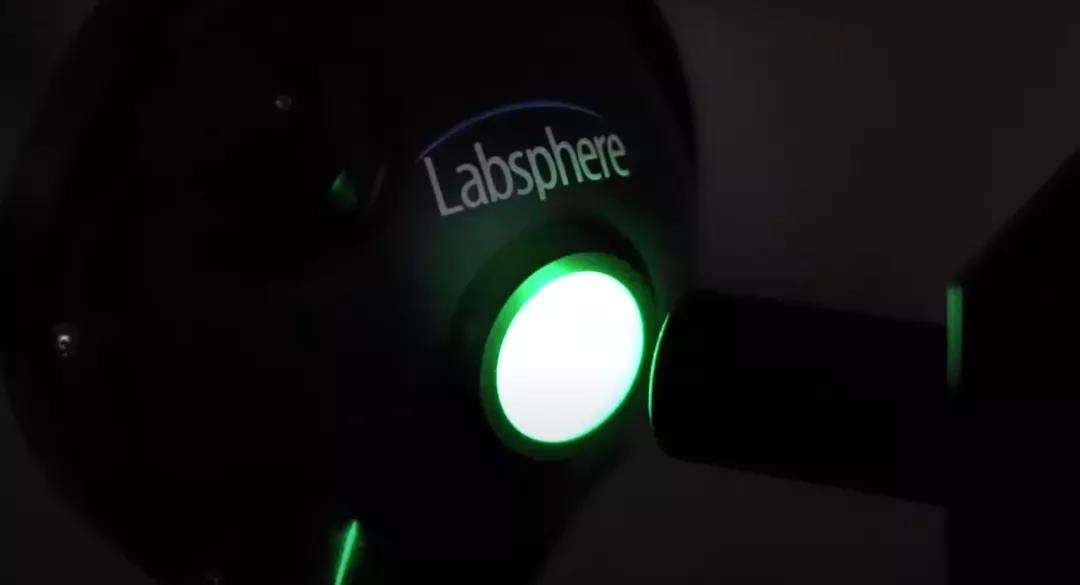

圖4 激光進行功率測量

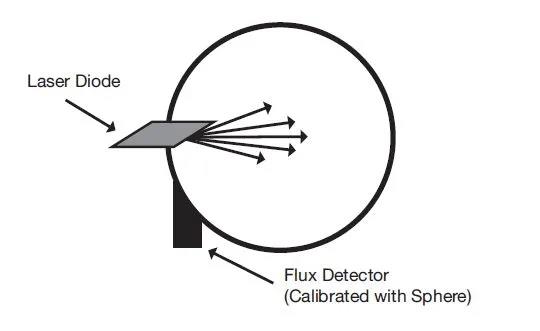

下圖顯示了積分球測量激光二極管輸出量。
除了可以測試發散的激光二極管通量外，使用積分球還不需要精確對準和定位，使其成為自動化甚***手持式測量的理想解決方案。
同步光譜測量

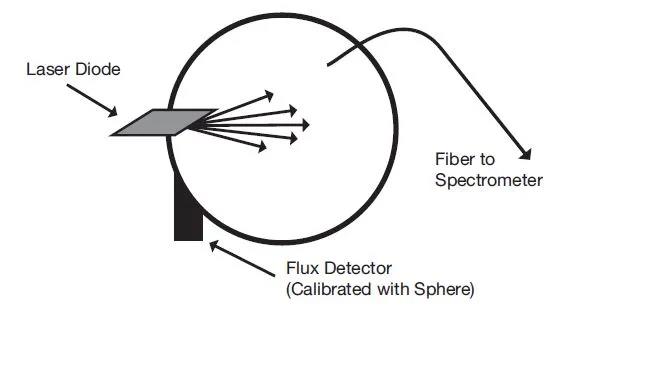

除了測量通量之外，還可以將第二個探測器添加到積分球中以同時查看光譜。由于該光譜探測器不需要對通量進行校準，因此它幾乎可以放置在積分球中的任何位置，如下圖所示。
