2021-09-15
技術挑戰
在開發用于測量光源色溫 (CCT) 的相機系統時，對其進行正確的校準以提供準確的讀數是非常重要的。通常使用已知溫度的標準黑體光源來完成校準。 一家研究機構需要一個可以模擬 5000K 和 2856K 曲線的黑體光源來校準他們正在開發的條紋相機。 客戶要求該系統尺寸足夠小，可通過 340 mm的開口孔安裝到用于其測試配置的腔室中。
圖1 條紋相機（來源于網絡圖片）
Labsphere（藍菲光學）解決方案
Labsphere（藍菲光學）為客戶提供了一個準確、安全、易于使用且可以輕松集成到他們的測試環境中的黑體光源。系統中的 8 英寸的積分球有一個 2 英寸的開口，并配備了幾個**組件，使其能夠滿足客戶的規格要求：

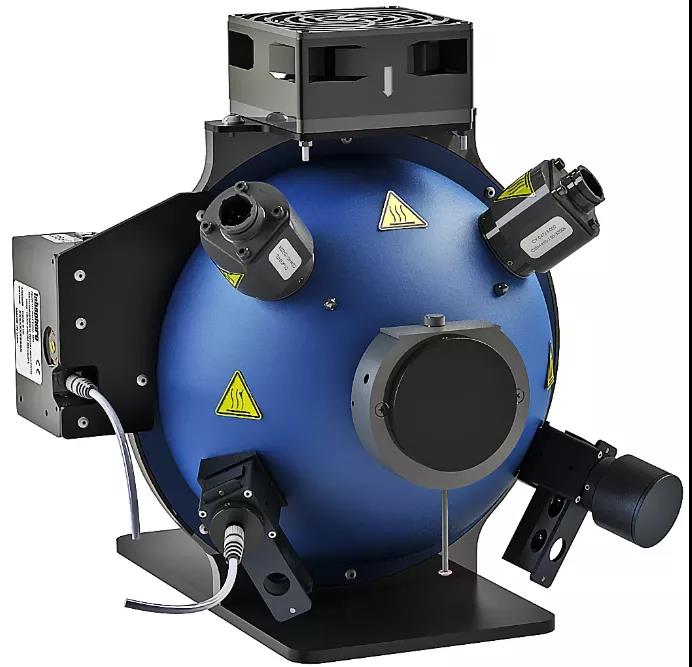

圖2 藍菲光學提供的黑體校準積分球光源

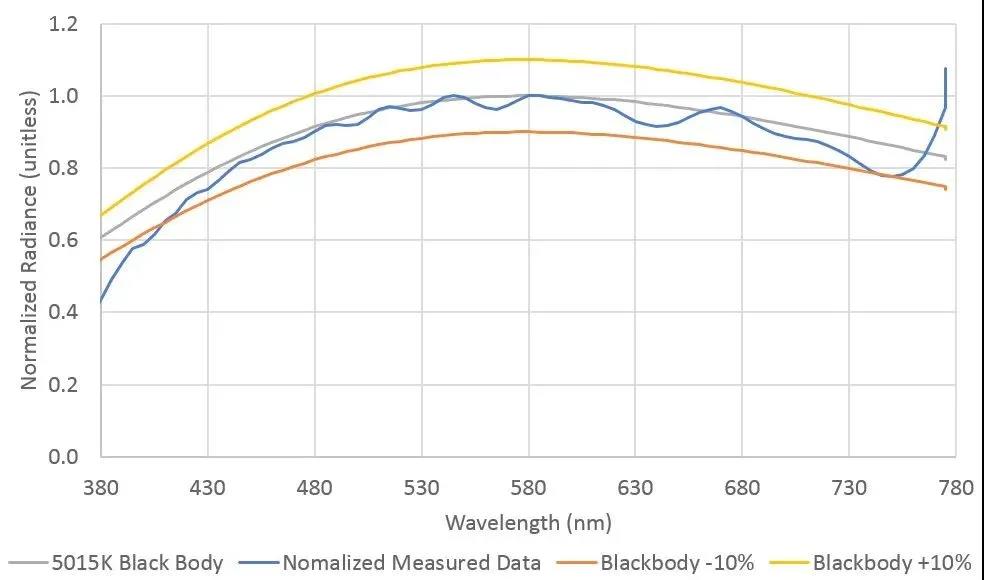

圖3 標準化的測量輻亮度和5015K黑體曲線
兩個鹵素?zé)?，可在開口處提供高達 40,000 cd/m2 的光通量；
開口端的色彩平衡 Omega 濾光片可調整 CCT 并將光譜輸出**匹配黑體曲線；
硅探測器組件：用于測量可見光光譜通量的；以及光譜儀：用于測量兩次測試之間的波長分布；
兩個探測器的濾光片組件，包括一個快門滑片、附加色彩平衡 Omega 濾光片和一個用于第三個濾光片的滑片
特定應用的安裝底板，設計用于安裝在腔室中，以及 3 米長的電纜，使電源機架和計算機能放在外面使用；
制冷風扇，以防止意外灼傷和設備損壞。

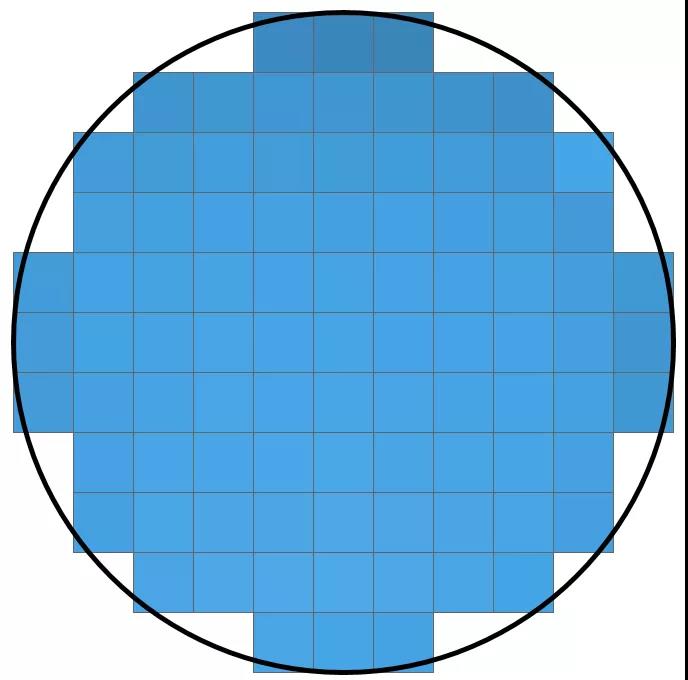

圖4 面均勻性-97.5%
特點：
具有 97.5% 的面均勻性，每次測試都能保證準確的結果；
設計靈活，客戶可使用一個系統在多種溫度下校準相機；
光譜輸出與客戶要求的黑體曲線**匹配，提供與標準黑體光源相同的精度；
使用 Labsphere （藍菲光學）的 HELIOSense 軟件可以輕松對每個組件進行微調控制以及實時數據收集和可視化；
提供的探測器可確保燈準確校準，并且提供可靠的測試數據。
